领域概述
在这个充满危险的世界里,警察的工作充满挑战和压力。面对群体事件中激动的人群时,需要冷静地应对防止人群失控演变为骚乱;在搜索逃匿的犯罪嫌疑人或遇险人员时, 需要在危险的丛林、泥泞的沼泽和陡峭的悬崖环境下确保安全;在对可能被破坏的犯罪现场进行调查取证时,在关注每一个细节的同时,还要分析周边环境,从而找出犯罪的线索;面对疯狂的恐怖分子和无辜的平民人质时,需要指挥官迅速判明形势果断下达突击指令,又要最大程度保证人质安全减少我方人员伤亡。
随着社会的不断发展,犯罪手段越来越先进,为防范突发事件、保证人民生命财产安全和维护社会稳定,在社会公共场所处置突发事件和防范犯罪等方面越来越需要借助高科技手段。
警用无人机以其体积小、携带方便、对起降环境要求低等优点方便现场展开快速化操作;远程操控,避免警务人员暴露于危险之中的高安全性;性对更强的隐蔽性最大限度接近目标;更低成本等优势逐渐在警务系统中推广。
公安部重视,长期发展前景可观:全国警用航空机队建设规模依然很小,航空队伍覆盖率不足10%。我国县级行政区划单位2850个,市场规模在60亿元左右,市场巨大。
主要应用场景及解决方案
1、预防管理:采集直辖区地理空间信息,快速建立真实三维立体图像信息数据库,实现辖区内各建筑物全要素可视化,达到及时预防管理、准确制定处理预案,实现警力部署可视化,构建立体智慧警用体系。

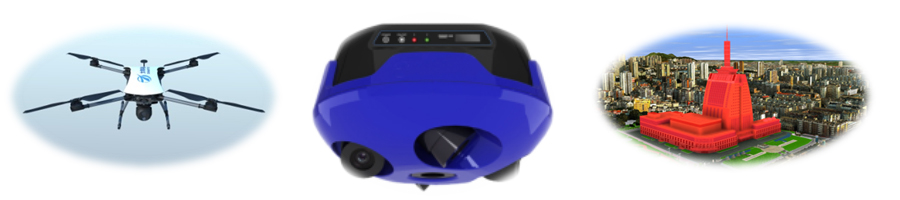

解决方案:“海东青”无人机+倾斜摄像机+后期处理软件
2、消防侦察:火场侦察、危险探测、空中指挥、破窗投弹、保障人员安全。

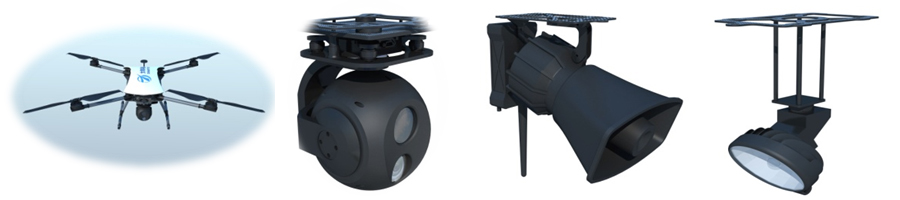

解决方案:“海东青”无人机+双光吊舱+喊话器+探照灯+破窗投弹设备
3、违法取证:空中取证、远距离拍摄、悄无声息让违法行为无处遁形。

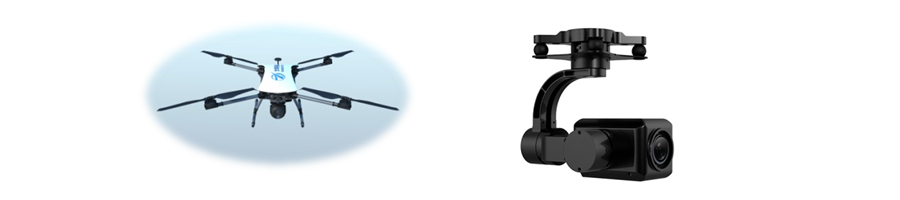

解决方案:“海东青”无人机+高清摄像机
4、交通疏导:空中疏导、远距离指挥、覆盖范围更广、疏导效率更高。

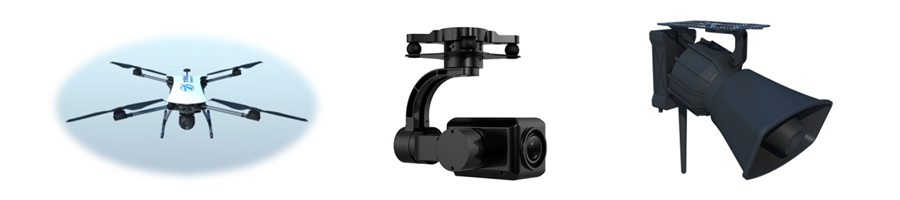

解决方案:“海东青”无人机+高清摄像机+喊话器
5、警戒安保:空中立体巡逻、排除安全隐患,暴恐事件及时反应、维护安全稳定。

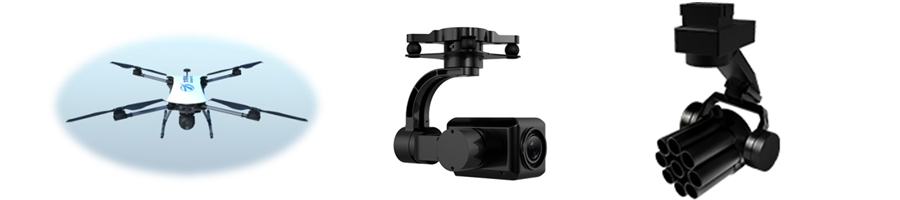

解决方案:“海东青”无人机+高清摄像机+投弹装置
6、航空禁毒:大面积、高精度、多频次巡航,让毒品种植无处遁形。
解决方案:“海东青”无人机+高清摄像机
7、智能排爆:侦察预警、信号屏蔽、机械抓取转移、爆炸物销毁。
解决方案:“海东青”无人机+高清摄像机+抓取手臂
8、海事监察:覆盖范围更广,续航时间长,抗风能力强,稳定性好。
解决方案:“海东青”无人机+高清摄像机
9、应急救援:利用无人机的快速反应能力第一时间直达投放区域上空,投放物品。利用远程可视瞄准系统,精准定位远程投放,可投放应急药品、救援物资等。

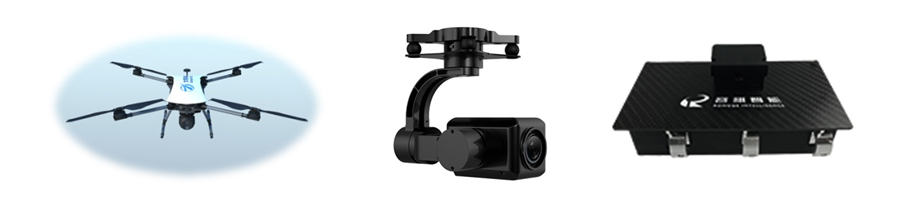

解决方案:“海东青”无人机+高清摄像机+抛投装置
10、群体聚会:现场指挥、空中喊话、人群疏散、交通疏导,用于活动现场的秩序维稳。
解决方案:“海东青”无人机+高清摄像机+喊话器
警用搭载设备

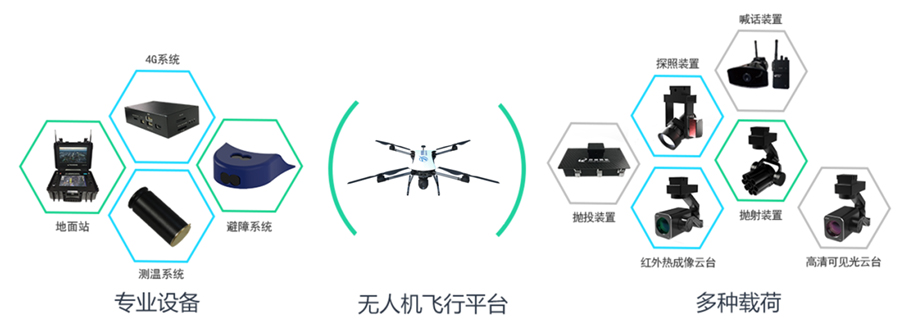

“海东青”无人机搭载警用设备:双光吊舱、喊话器、探照灯、抛投器、催泪弹投射器、机械抓取手臂、投弹破窗装备、抓捕网等。
“海东青”无人机警用系统
▲“海东青”多功能智能化无人机
“海东青”DN20-G4型无人机是一款锂动力四旋翼无人机,相比国内同类产品,具备机身结构强度大、载重量大、留空时间长、作业半径远、抗风性能高、防雨(雪)天气等显著优势。航电系统预留功能拓展接口,可扩展避障功能、目标跟踪、电子围栏、网络控制等。配套专业图像和数据处理软件可快速生成平面图、3D地形数据等,满足更多专业需求。
海东青无人机参数
构成组成 | 全炭纤维机体(包含机翼和起落架) | ||
无人机伸展轴距 | 1357mm | 作业半径 | 15km |
伸展尺寸 | 1762mm*1637mm*460mm | 最大平飞速度 | 90km/h |
收缩尺寸 | 612mm*500mm*230mm | 实用升限 | 4km |
最大起飞重量 | 20kg | 抗风等级 | 6级 |
空机重量 | 6.7kg | 驱动方式 | 电驱动 |
最大负载重量 | 8kg | 额定功率 | 4kw |
空载续航时间 | 70min | 定位精度 | 厘米级RTK |
▲30倍变焦可见光和热红外光电吊舱:
重量 | 1.5~1.9kg | 尺寸 | 约150X90mm |
稳定轴数 | 三轴稳定 | 视频输出 | 网络接口 |
视频分辨率 | 1080P | 控制接口 | RS232,RS422,J30航插 |
通信协议 | 可定制 | 工作电压 | 14V~28V |
方位旋转范围 | ±170° | 俯仰旋转范围 | -60~90° |
稳定精度 | 0.01度(1δ) | 最大速度 | 40°/s |
工作温度 | -20℃~40℃ | 储存温度 | -20℃~50℃ |
可见光传感器 | |||
传感器像素 | 214万 | 光学变焦 | 30X,4.3~129.0mm |
其他功能 | SONY原装机芯 | ||
热成像传感器 | |||
传感器类型 | 非制冷焦平面 | 传感器像素 | 640×480 |
热像镜头 | F=19或25mm 无热化 |
▲多功能地面站
该款无人机地面站可实时接收显示空中视频图像和详尽的飞行器遥测数据及监测数据,对信号不良、电池电量不足、操作有误时,实时光学、声音、画面报警。基于地图或其他 GIS 数据规划用于自动驾驶的 3D 航线和空中航点任务,空中航点任务包括:环景拍摄、中心点包围拍摄和垂直对地遥感拍摄等常见任务模式。
地面站采用三防防护箱,内置高性能机算计和三块高分辨率显示屏,可以实现三块屏幕独立显示,能够满足大部分应用场景,具有测控信号丢失自动返航功能。具有 HDMI、USB、水晶头等视频输出接口,同时预留多种通用扩展接口,满足多种任务设备的配合使用
构成组成 | 箱体,计算机本体、侧屏、数传系统、图传系统、电池系统 | ||
地面站箱体尺寸(长*宽*高) | 480mm*450mm*410mm | 箱体材料 | 工程塑料 |
工作台材料 | 碳纤维 | 地面站温度控制 | 支持 |
显示屏 | 主屏幕15.6寸x1;侧屏11.6寸x2 | 功耗 | 100W |
续航时间 | 5h | 作业半径 | >10KM |
数传系统作业半径 | >10KM | 电池 | 25.2-22Ah |
充电保护 | 支持 | 不间断供电 | 支持 |
